Nhôm có hàn được không là câu hỏi thường gặp trong cơ khí chế tạo, sản xuất kết cấu, ô tô, đóng tàu, thiết bị công nghiệp và gia công hợp kim nhôm. Câu trả lời ngắn gọn là có. Nhôm và nhiều hợp kim nhôm hoàn toàn có thể tạo liên kết hàn bền bằng các công nghệ như hàn TIG nhôm, hàn MIG nhôm, hàn laser, hàn ma sát khuấy và trong một số trường hợp là hàn hồ quang tay bằng điện cực chuyên dụng.
Tuy nhiên, hàn nhôm phức tạp hơn hàn thép carbon. Nhôm dẫn nhiệt nhanh, có nhiệt độ nóng chảy tương đối thấp nhưng lớp oxit nhôm Al2O3 trên bề mặt lại có nhiệt độ nóng chảy rất cao. Kim loại nóng chảy cũng dễ hấp thụ hydro, trong khi nhiều hợp kim có nguy cơ nứt nóng, rỗ khí, cháy thủng, biến dạng hoặc suy giảm cơ tính tại vùng ảnh hưởng nhiệt. Vì vậy, câu hỏi không chỉ nên dừng ở việc “nhôm có hàn được không” mà cần xác định rõ mác hợp kim, trạng thái vật liệu, chiều dày, loại liên kết, vật liệu hàn bổ sung và yêu cầu sử dụng sau hàn.
Trong bài viết này, Stavian Industrial Metal phân tích chi tiết khả năng hàn của từng nhóm nhôm, nguyên nhân nhôm khó hàn, phương pháp hàn phù hợp, cách lựa chọn thiết bị và vật liệu đầu vào cũng như những vấn đề cần kiểm soát để tạo ra mối hàn nhôm ổn định trong điều kiện sản xuất thực tế.

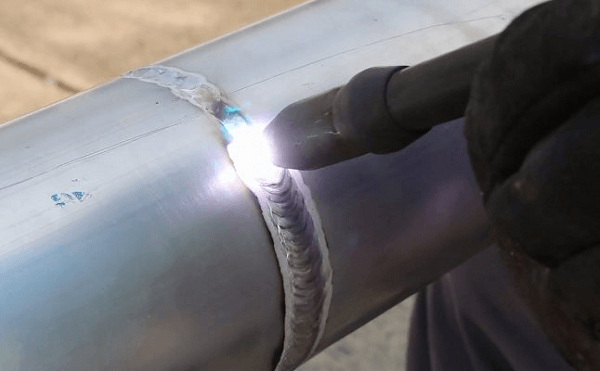

Nhôm hoàn toàn hàn được. Nhiều kết cấu nhôm trong công nghiệp hiện nay được chế tạo bằng phương pháp hàn, từ khung máy, bồn chứa, kết cấu giao thông, thân phương tiện, tàu thuyền đến hệ thống công nghiệp và các chi tiết cơ khí. Hai quá trình hàn hồ quang được sử dụng phổ biến nhất là GMAW, thường được gọi là hàn MIG nhôm, và GTAW, thường được gọi là hàn TIG nhôm.
Mức độ “dễ hàn” lại không giống nhau giữa các hợp kim. Các series 1xxx, 3xxx, nhiều hợp kim 5xxx và 6xxx thường có khả năng hàn nóng chảy tương đối tốt khi áp dụng đúng quy trình. Ngược lại, một số hợp kim 2xxx và 7xxx cường độ cao có nguy cơ nứt nóng và suy giảm cơ tính lớn hơn. Điển hình, nhôm 7075 thường không phải lựa chọn lý tưởng cho các kết cấu dự kiến gia công bằng hàn nóng chảy thông thường.
Tùy vật liệu và yêu cầu sản phẩm, doanh nghiệp có thể sử dụng TIG, MIG, laser, hàn ma sát khuấy hoặc một số công nghệ chuyên biệt khác. Hàn TIG phù hợp với chi tiết mỏng và yêu cầu thẩm mỹ cao; MIG có ưu thế về tốc độ và năng suất; laser phù hợp với dây chuyền chính xác và tự động hóa; trong khi hàn ma sát khuấy có lợi thế riêng đối với một số hợp kim nhôm khó hàn nóng chảy.
Do đó, không tồn tại một câu trả lời duy nhất về phương pháp tốt nhất. Khi xác định nhôm có hàn được không, cần đánh giá đồng thời vật liệu nền, chiều dày, trạng thái nhiệt luyện, điều kiện chịu tải và tiêu chí chất lượng sau hàn.
Mặc dù có khả năng hàn tốt ở nhiều nhóm hợp kim, nhôm vẫn được xem là vật liệu đòi hỏi kiểm soát quy trình nghiêm ngặt. Nguyên nhân đầu tiên nằm ở khả năng dẫn nhiệt cao. Nhiệt từ hồ quang có xu hướng nhanh chóng truyền khỏi vùng hàn, vì vậy ở giai đoạn đầu người thợ thường phải cung cấp nhiệt tương đối lớn để hình thành vũng hàn. Khi vật liệu đã nóng lên, nếu tiếp tục giữ chế độ nhiệt ban đầu thì nguy cơ cháy thủng và biến dạng sẽ tăng nhanh.
Nhôm cũng không thay đổi màu rõ rệt trước khi nóng chảy giống một số vật liệu khác. Điều này khiến thợ mới khó nhận biết thời điểm vật liệu đang tiến sát ngưỡng nóng chảy. Đối với hàn nhôm mỏng, chỉ một sai lệch nhỏ về dòng điện, tốc độ di chuyển hoặc chiều dài hồ quang cũng có thể khiến cạnh liên kết bị nóng chảy quá mức.
Ngay khi tiếp xúc với oxy, bề mặt nhôm nhanh chóng hình thành một lớp oxit nhôm rất mỏng. Đây là lớp bảo vệ tự nhiên giúp giải thích vì sao hợp kim nhôm có khả năng chống ăn mòn tốt trong nhiều môi trường, nhưng lại tạo thêm thách thức cho quá trình hàn.
Nhôm kim loại nóng chảy ở khoảng 660°C, trong khi oxit nhôm có nhiệt độ nóng chảy trên 2.000°C. Nếu lớp oxit không được làm sạch hoặc phá vỡ hiệu quả, kim loại nền có thể nóng chảy bên dưới trong khi màng oxit vẫn tồn tại, gây cản trở sự hòa trộn của vũng hàn và làm tăng nguy cơ thiếu ngấu hoặc lẫn oxit.
Rỗ khí mối hàn nhôm là một trong những khuyết tật phổ biến nhất. Hydro hòa tan tốt hơn trong nhôm lỏng so với nhôm rắn. Khi vũng hàn đông đặc nhanh, lượng hydro không thoát kịp có thể tạo thành các lỗ khí nằm bên trong kim loại hàn.
Nguồn hydro có thể đến từ dầu mỡ, hơi ẩm, lớp bẩn trên vật liệu, dây hàn bị nhiễm ẩm hoặc hệ thống cấp khí không đảm bảo. Vì vậy, việc làm sạch bề mặt, bảo quản dây hàn nhôm trong điều kiện khô sạch và kiểm soát khí bảo vệ có vai trò rất quan trọng.
Trong quá trình nung nóng và làm nguội, nhôm có xu hướng giãn nở và co ngót đáng kể. Nếu thiết kế gá lắp không phù hợp hoặc đưa nhiệt vào quá nhiều, chi tiết rất dễ cong vênh. Đây là vấn đề cần đặc biệt chú ý với tấm mỏng, profile dài và những kết cấu yêu cầu dung sai hình học nhỏ.
Biện pháp xử lý thường bao gồm tối ưu trình tự hàn, sử dụng đồ gá phù hợp, giảm lượng nhiệt vào, chia đoạn hàn hợp lý và kiểm soát biến dạng ngay từ khâu thiết kế liên kết.
Để một câu trả lời “có” cho vấn đề nhôm có hàn được không chuyển thành một mối hàn đạt yêu cầu thực tế, quá trình chuẩn bị phải bắt đầu từ trước khi bật máy. Vật liệu nền, vật liệu hàn bổ sung, khí bảo vệ, thiết bị cấp dây, chế độ dòng điện và tình trạng bề mặt đều cần được kiểm soát.
Đối với các sản phẩm có yêu cầu kết cấu, người thực hiện cũng cần tuân thủ quy trình hàn đã được phê duyệt, yêu cầu kiểm tra và tiêu chuẩn kỹ thuật áp dụng cho dự án. Tính đến năm 2026, lĩnh vực hàn nhôm kết cấu đang có những cập nhật đáng chú ý: AWS đã giới thiệu phiên bản D1.2/D1.2M:2026 để cập nhật tiêu chuẩn hàn kết cấu nhôm, trong khi danh mục tài liệu đã xuất bản của AWS tại thời điểm đầu tháng 9/2026 vẫn liệt kê D1.2/D1.2M:2014. Vì vậy, với dự án thực tế cần kiểm tra chính xác phiên bản tiêu chuẩn được hồ sơ thiết kế hoặc hợp đồng viện dẫn.
Trước khi hàn, cần loại bỏ dầu, mỡ, sơn, bụi bẩn và độ ẩm. Sau bước tẩy dầu, lớp oxit tại khu vực liên kết thường được xử lý bằng bàn chải thép không gỉ chuyên dùng riêng cho nhôm hoặc phương pháp làm sạch được quy trình công nghệ cho phép. Không nên sử dụng bàn chải từng dùng cho thép carbon vì nguy cơ nhiễm sắt lên bề mặt nhôm.
Thứ tự xử lý cũng quan trọng: nên loại bỏ dầu mỡ trước rồi mới chải oxit. Nếu chải cơ học một bề mặt vẫn còn dầu, chất bẩn có thể bị đưa sâu vào các vết xước và tiếp tục gây rỗ khí trong quá trình hàn.
Argon là khí bảo vệ rất phổ biến trong hàn TIG và MIG nhôm. Với một số ứng dụng hàn MIG vật liệu dày, hỗn hợp Argon – Helium hoặc Helium có thể được cân nhắc để tăng nhiệt lượng và độ ngấu. Lựa chọn khí cụ thể cần dựa trên chiều dày, quy trình, thiết bị và yêu cầu kỹ thuật.
Lưu lượng khí quá thấp có thể không bảo vệ được vũng hàn, nhưng lưu lượng quá cao cũng không phải lúc nào tốt hơn vì dòng khí hỗn loạn có khả năng cuốn không khí vào vùng hồ quang. Đầu chụp khí, khoảng cách mỏ hàn và điều kiện gió tại khu vực làm việc đều ảnh hưởng trực tiếp đến hiệu quả bảo vệ.
Vật liệu bổ sung phải tương thích với hợp kim nền và yêu cầu sử dụng của kết cấu. Những mã như ER4043, ER4943 hoặc ER5356 thường xuất hiện trong các ứng dụng hàn nhôm, nhưng không có nghĩa một loại dây có thể dùng cho mọi hợp kim.
Việc lựa chọn que hàn nhôm hoặc dây hàn nhôm cần cân nhắc khả năng chống nứt nóng, độ bền sau hàn, màu sắc sau anodizing, nhiệt độ phục vụ, khả năng chống ăn mòn và sự tương thích luyện kim với kim loại nền. Với kết cấu quan trọng, lựa chọn filler nên căn cứ bảng tương thích của nhà sản xuất, tiêu chuẩn vật liệu hàn và WPS được phê duyệt.
Khả năng hàn của nhôm phụ thuộc lớn vào hệ hợp kim. Theo cách phân loại phổ biến, hợp kim nhôm biến dạng được chia thành các series dựa trên nguyên tố hợp kim chính. Thành phần hóa học không chỉ quyết định độ bền và khả năng chống ăn mòn mà còn ảnh hưởng trực tiếp đến nguy cơ nứt nóng và cơ tính sau hàn.
Do đó, trước khi lựa chọn TIG, MIG hay laser, cần xác định mác vật liệu chính xác thay vì chỉ dựa vào tên gọi chung là “nhôm”.
Series 1xxx chứa hàm lượng nhôm cao và nhìn chung có khả năng hàn tốt bằng TIG hoặc MIG. Vì lượng nguyên tố hợp kim thấp, nguy cơ nứt nóng thường dễ kiểm soát hơn nhiều hợp kim cường độ cao.
Nhóm này có ưu điểm về dẫn điện, dẫn nhiệt và chống ăn mòn nhưng cơ tính không cao. Ứng dụng thường liên quan đến thiết bị điện, hóa chất, trao đổi nhiệt và những sản phẩm không yêu cầu cường độ kết cấu quá lớn.
Nhôm 3xxx chủ yếu được hợp kim hóa với mangan. Nhiều mác thuộc nhóm này có khả năng hàn tốt và được ứng dụng trong sản phẩm tấm, thiết bị trao đổi nhiệt, bồn chứa và các sản phẩm gia dụng.
Tuy nhiên, người thực hiện vẫn phải lựa chọn vật liệu hàn bổ sung theo mác cụ thể, bởi trạng thái vật liệu, thiết kế liên kết và yêu cầu sử dụng có thể làm thay đổi phương án công nghệ.
Hợp kim 5xxx sử dụng magie làm nguyên tố hợp kim chính và được sử dụng rộng rãi trong các kết cấu hàn. Nhiều mác 5052, 5083, 5086 hoặc 5456 có khả năng hàn tốt, đồng thời sở hữu khả năng chống ăn mòn phù hợp với môi trường biển và giao thông vận tải.
Tuy nhiên, với một số hợp kim Al-Mg có hàm lượng Mg cao, điều kiện làm việc lâu dài ở nhiệt độ tăng cao cần được đánh giá cẩn thận do nguy cơ nhạy cảm hóa và ảnh hưởng đến khả năng chống ăn mòn. Trong đóng tàu hoặc kết cấu công nghiệp, việc lựa chọn temper, filler và quy trình hàn phải dựa trên tiêu chuẩn thiết kế cụ thể.
Nhôm 6xxx hàn được và rất phổ biến trong các sản phẩm ép đùn, kết cấu, khung máy, phương tiện và hệ thống kiến trúc. Magie và silic là hai thành phần hợp kim quan trọng của nhóm này. Những mác như 6061, 6063 và 6082 đều có thể được gia công bằng các công nghệ hàn phù hợp.
Điểm cần lưu ý là các hợp kim 6xxx thường được hóa bền bằng nhiệt luyện. Nhiệt từ quá trình hàn có thể làm giảm đáng kể cơ tính của vùng ảnh hưởng nhiệt so với trạng thái T6 ban đầu. Vì vậy, không nên đánh giá khả năng chịu tải của kết cấu chỉ dựa trên cơ tính của vật liệu trước hàn.
Series 2xxx sử dụng đồng làm nguyên tố hợp kim quan trọng. Nhiều mác có cường độ cao nhưng khả năng hàn nóng chảy hạn chế hơn do nguy cơ nứt nóng và giảm cơ tính. Tuy nhiên, không thể kết luận rằng toàn bộ nhôm 2xxx đều “không hàn được”; khả năng hàn cần được xác định cho từng mác và quy trình cụ thể.
Đối với kết cấu chịu lực quan trọng, kỹ sư thường cân nhắc từ giai đoạn thiết kế xem nên sử dụng hàn, liên kết cơ khí, kết dính kết cấu hay công nghệ ghép nối khác.
Nhiều hợp kim 7xxx có cường độ rất cao nhờ hệ Al-Zn-Mg hoặc Al-Zn-Mg-Cu. Khả năng hàn của nhóm này khác biệt đáng kể theo từng mác. Một số mác Al-Zn-Mg có thể được thiết kế cho kết cấu hàn, trong khi các hợp kim chứa đồng cường độ cao như 7075 có khả năng hàn nóng chảy kém hơn nhiều.
Vì vậy, câu hỏi nhôm 7075 có hàn được không cần được hiểu theo nghĩa kỹ thuật: có thể tạo liên kết bằng một số công nghệ đặc biệt, nhưng hàn nóng chảy TIG/MIG thông thường thường không được ưu tiên cho kết cấu yêu cầu giữ nguyên cơ tính cao của 7075. Nhiều ứng dụng sử dụng liên kết bulông, vít, đinh tán hoặc gia công nguyên khối thay thế.
Sau khi xác định chính xác nhôm có hàn được không, bước tiếp theo là lựa chọn quá trình hàn. Không có công nghệ nào tối ưu cho mọi ứng dụng. TIG ưu tiên khả năng kiểm soát, MIG ưu tiên năng suất, laser phù hợp sản xuất chính xác, còn hàn ma sát khuấy mang lại lợi thế khi cần tránh hoàn toàn trạng thái nóng chảy.
Việc lựa chọn phải dựa trên chiều dày, chiều dài đường hàn, mức độ tự động hóa, sản lượng, vật liệu nền và tiêu chuẩn chất lượng.
Hàn que nhôm hay SMAW có thể thực hiện bằng điện cực bọc thuốc chuyên dùng cho nhôm. Tuy nhiên, đây không phải công nghệ phổ biến nhất trong sản xuất nhôm hiện đại do khả năng kiểm soát hồ quang, bề mặt và khuyết tật thường kém thuận lợi hơn TIG hoặc MIG.
Phương pháp này chủ yếu có ý nghĩa trong một số trường hợp sửa chữa hoặc điều kiện hiện trường đặc thù. Đối với sản phẩm cần chất lượng bề mặt cao, kết cấu chịu lực hoặc sản xuất hàng loạt, TIG và MIG thường là lựa chọn thực tế hơn.
Hàn MIG nhôm sử dụng dây điện cực cấp liên tục và khí bảo vệ trơ. Ưu điểm lớn nhất là tốc độ hàn cao và khả năng cơ giới hóa tốt, phù hợp với kết cấu nhôm, sản phẩm giao thông, đóng tàu, bồn và dây chuyền sản xuất số lượng lớn.
Dây nhôm mềm hơn dây thép nên hệ thống cấp dây phải được thiết kế phù hợp. Spool gun hoặc mỏ push-pull thường được sử dụng nhằm rút ngắn đường cấp hoặc kiểm soát đồng bộ việc đẩy – kéo dây, hạn chế hiện tượng dây bị dồn trong ống dẫn. Liner, con lăn và contact tip cũng cần lựa chọn phù hợp với dây nhôm.

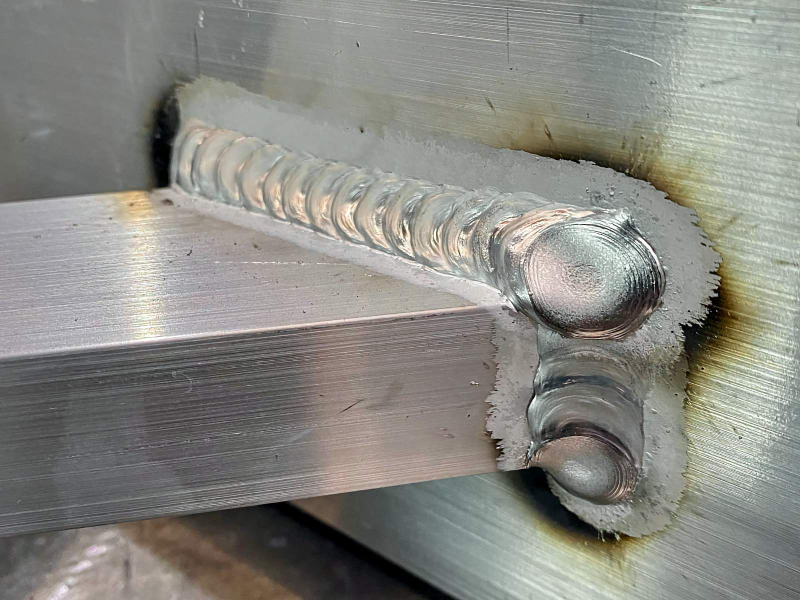

Hàn TIG nhôm là phương pháp được đánh giá cao khi cần kiểm soát chính xác vũng hàn. Máy TIG AC thường được sử dụng cho nhôm vì dòng xoay chiều vừa hỗ trợ kiểm soát nhiệt vừa tạo hiệu ứng làm sạch lớp oxit trên bề mặt.
TIG đặc biệt phù hợp với tấm mỏng, đường hàn ngắn, chi tiết chính xác, sản phẩm yêu cầu thẩm mỹ và các ứng dụng mà người thợ cần chủ động kiểm soát lượng kim loại bổ sung. Nhược điểm chính là tốc độ thấp hơn MIG và yêu cầu kỹ năng thao tác cao hơn.
Hàn laser nhôm sử dụng mật độ năng lượng lớn tập trung trong vùng nhỏ, nhờ đó có thể tạo đường hàn tốc độ cao với vùng ảnh hưởng nhiệt hẹp. Công nghệ phù hợp với sản xuất tự động hóa, linh kiện ô tô, điện – điện tử, vỏ thiết bị và các cụm chi tiết yêu cầu biến dạng thấp.
Tuy nhiên, nhôm có độ phản xạ cao và tính dẫn nhiệt mạnh nên hệ thống laser, chế độ công nghệ và thiết kế liên kết phải được tối ưu phù hợp. Khuyết tật lỗ khí và nứt vẫn có thể xuất hiện nếu bề mặt, khe hở hoặc điều kiện kim loại không được kiểm soát.
Hàn ma sát khuấy – Friction Stir Welding (FSW) là công nghệ liên kết ở trạng thái rắn. Một dụng cụ quay tạo nhiệt ma sát và biến dạng dẻo, khuấy vật liệu hai phía liên kết với nhau mà không làm kim loại nóng chảy hoàn toàn.
Do tránh quá trình đông đặc của vũng hàn, FSW có thể hạn chế nhiều vấn đề điển hình của hàn nóng chảy như rỗ khí do đông đặc hoặc nứt nóng. Công nghệ này được ứng dụng trong giao thông, đường sắt, hàng không, kết cấu tấm và nhiều sản phẩm nhôm công nghiệp, dù yêu cầu thiết bị gá kẹp và máy chuyên dụng.
Chất lượng của một sản phẩm hàn bắt đầu từ chất lượng và tính ổn định của vật liệu đầu vào. Trong chuỗi giá trị nhôm công nghiệp, Stavian Industrial Metal cung cấp hệ sinh thái sản phẩm nhôm gồm nguyên liệu, phôi và các dạng thành phẩm, bán thành phẩm phục vụ nhiều ngành sản xuất.
Việc xác định rõ mác hợp kim, thành phần hóa học, tiêu chuẩn sản phẩm và trạng thái vật liệu ngay từ khâu mua hàng giúp doanh nghiệp thuận lợi hơn khi xây dựng quy trình ép đùn, gia công cơ khí hoặc hàn. Đối với kết cấu dự kiến phải hàn, khả năng hàn nên được đưa thành một tiêu chí lựa chọn mác vật liệu từ giai đoạn thiết kế thay vì chỉ xem xét sau khi phôi đã được gia công thành sản phẩm.
Nhôm Ingot do Stavian Industrial Metal cung cấp gồm các lựa chọn Al99.90, Al99.85, Al99.70, Al99.60, Al99.50, Al99.00, Al99.7E, Al99.6E và các dòng khác như Al96, ADC-6, ADC-12, A-413, A-360 theo nhu cầu. Với nhóm Ingot độ tinh khiết cao, hàm lượng nhôm tối thiểu được công bố khoảng 99–99,9% tùy mác.
Nhôm Ingot là nguyên liệu đầu vào để sản xuất hợp kim, đúc linh kiện, Billet và nhiều loại bán thành phẩm khác. Do đó, việc kiểm soát thành phần Ingot có ý nghĩa trực tiếp đối với cơ tính và khả năng gia công của sản phẩm ở các công đoạn tiếp theo.
Danh mục nhôm Billet của Stavian Industrial Metal có các hợp kim phổ biến như 6005, 6063, 6061 và các chủng loại khác theo yêu cầu. Billet được sử dụng làm nguyên liệu cho sản xuất thanh nhôm định hình, profile xây dựng, linh kiện công nghiệp và nhiều sản phẩm đùn.
Trong bài toán kết cấu hàn, các mác 6061, 6063 và nhiều hợp kim 6xxx có ưu điểm là khả năng hàn tương đối tốt, nhưng cơ tính sau hàn và vật liệu filler vẫn cần được xác định theo trạng thái sản phẩm cuối cùng.
Nhôm thành phẩm và bán thành phẩm tại Stavian Industrial Metal bao gồm các dòng phục vụ xây dựng và nhiều ngành công nghiệp. Đối với nhôm thanh định hình, danh mục công bố có những mác như 6061, 6063, 6082 và 6101, cùng các yêu cầu kỹ thuật liên quan đến ISO 6362-1 và ASTM B221.
Những mác vật liệu này có phạm vi ứng dụng khác nhau về cơ tính, dẫn điện, khả năng ép đùn và khả năng gia công. Khi sản phẩm dự kiến sử dụng liên kết hàn, doanh nghiệp cần thống nhất ngay các tiêu chí về mác, temper, chiều dày, tiêu chuẩn vật liệu và yêu cầu chất lượng mối hàn.
Nhôm có hàn được không? Câu trả lời là có, nhưng khả năng hàn thay đổi đáng kể theo từng mác hợp kim. Nhôm nguyên chất, nhiều hợp kim 3xxx, 5xxx và 6xxx thường có khả năng hàn tốt khi sử dụng đúng quy trình; trong khi một số hợp kim 2xxx và 7xxx, đặc biệt là các mác cường độ cao như 7075, cần được đánh giá thận trọng hơn.
Chất lượng mối hàn nhôm phụ thuộc đồng thời vào việc loại bỏ oxit, kiểm soát độ sạch, lựa chọn filler, khí bảo vệ, lượng nhiệt vào, thiết kế liên kết và cơ tính của vùng ảnh hưởng nhiệt. TIG, MIG, laser hay hàn ma sát khuấy đều có phạm vi ứng dụng riêng, do đó công nghệ hàn cần được lựa chọn từ yêu cầu vật liệu và sản phẩm thay vì chỉ dựa trên loại máy hiện có.
Đối với các doanh nghiệp sản xuất, việc sử dụng vật liệu có mác, tiêu chuẩn và nguồn gốc rõ ràng là tiền đề quan trọng để xây dựng một quy trình hàn ổn định. Stavian Industrial Metal phát triển danh mục vật liệu nhôm từ Ingot, Billet đến sản phẩm thành phẩm và bán thành phẩm, qua đó phục vụ nhiều mắt xích trong chuỗi sản xuất nhôm công nghiệp.
Xem thêm
Địa chỉ:
Website: https://stavianmetal.com
Email: info@stavianmetal.com
