Quặng sắt

Quặng sắt là một trong những nguyên liệu đầu vào quan trọng nhất của ngành luyện kim, đặc biệt trong chuỗi sản xuất gang và thép. Về bản chất, đây là đá hoặc khoáng vật tự nhiên chứa các hợp chất của sắt với hàm lượng đủ để có thể khai thác, tuyển và sử dụng về mặt kinh tế. Chất lượng quặng sắt không chỉ được đánh giá qua tỷ lệ Fe mà còn liên quan đến thành phần khoáng vật, kích thước hạt, độ ẩm và hàm lượng các tạp chất như silica, alumina, phospho hay lưu huỳnh.

Trong công nghiệp, quặng khai thác từ mỏ có thể cần trải qua nhiều công đoạn như đập nghiền, sàng, tuyển trọng lực, tuyển từ, tuyển nổi, khử nước và kết tụ trước khi đưa vào công đoạn luyện kim. Mỗi loại quặng có đặc điểm khác nhau nên không tồn tại một quy trình chế biến duy nhất phù hợp cho mọi mỏ. Việc hiểu đúng tính chất của nguyên liệu giúp doanh nghiệp lựa chọn tuyến công nghệ, thiết bị và phương án phối liệu phù hợp, từ đó kiểm soát chất lượng đầu vào cho quá trình sản xuất thép.

Quặng sắt là gì?

Quặng sắt là tập hợp đá và khoáng vật có chứa sắt ở dạng hợp chất, phổ biến nhất là các oxit, hydroxide và carbonate sắt. Khi hàm lượng sắt, điều kiện địa chất và chi phí khai thác đáp ứng yêu cầu kinh tế, nguồn khoáng vật đó có thể được khai thác để thu hồi sắt phục vụ luyện kim. Trong chuỗi sản xuất truyền thống, quặng sắt sau khi được xử lý sẽ trở thành nguyên liệu cho công đoạn sản xuất gang hoặc sắt hoàn nguyên, sau đó tiếp tục được luyện thành thép.

Không nên đồng nhất khái niệm quặng sắt với sắt kim loại. Trong quặng, nguyên tố Fe phần lớn đang liên kết hóa học với oxy hoặc các thành phần khác. Vì vậy, muốn thu được sắt kim loại, nhà sản xuất phải thực hiện quá trình hoàn nguyên để tách oxy khỏi oxit sắt. Trước công đoạn này, nguyên liệu thường cần được làm giàu nhằm nâng tỷ lệ khoáng vật có ích và giảm lượng tạp chất đi vào hệ thống luyện kim.

Quặng sắt gồm những thành phần nào?

Thành phần của quặng phụ thuộc mạnh vào nguồn mỏ và kiểu khoáng hóa. Phần có giá trị chính là các khoáng vật chứa sắt, trong đó hematit và magnetit là hai nhóm đặc biệt quan trọng đối với ngành khai khoáng và luyện kim. Ngoài ra, một số thân quặng còn chứa goethit, limonit hoặc siderit với tỷ lệ khác nhau.

Bên cạnh sắt, nguyên liệu tự nhiên thường đi kèm đá và khoáng vật không mong muốn. Trong sản xuất thép, việc kiểm soát tạp chất đặc biệt quan trọng vì chúng có thể ảnh hưởng đến lượng xỉ, mức tiêu hao năng lượng, hiệu quả hoàn nguyên và chất lượng sản phẩm sau luyện. Các chỉ tiêu thường được quan tâm gồm:

• Fe: phản ánh hàm lượng sắt của nguyên liệu.
• SiO₂: một trong các thành phần gangue phổ biến cần được kiểm soát.
• Al₂O₃: có thể ảnh hưởng đến đặc tính của xỉ luyện kim.
• P và S: thường được kiểm soát chặt tùy công nghệ và yêu cầu chất lượng thép.
• Độ ẩm: ảnh hưởng đến vận chuyển, lưu kho, phối liệu và khối lượng giao nhận thực tế.

Quặng sắt được hình thành như thế nào?

Các mỏ quặng sắt là kết quả của nhiều quá trình địa chất diễn ra trong thời gian rất dài. Một trong những kiểu thân quặng quan trọng trên thế giới có liên quan đến các thành tạo sắt dải, thường được gọi là Banded Iron Formation – BIF. Đây là các lớp đá giàu sắt xen kẽ với những lớp khoáng vật khác, hình thành trong các môi trường địa chất cổ.

Sau khi hình thành ban đầu, thân quặng có thể tiếp tục chịu tác động của phong hóa, biến chất, hoạt động nhiệt dịch hoặc các quá trình làm giàu thứ sinh. Chính sự khác biệt về lịch sử địa chất khiến thành phần khoáng vật và chất lượng quặng giữa các mỏ có thể thay đổi đáng kể. Vì vậy, hai nguồn quặng có cùng tỷ lệ Fe chưa chắc có đặc tính nghiền, tuyển và luyện giống nhau.

Thành tạo sắt dải BIF

Các thành tạo sắt dải thường chứa những lớp giàu khoáng vật sắt nằm xen với các lớp silica hoặc khoáng vật khác. Qua các biến đổi địa chất tiếp theo, một số khu vực có thể hình thành những thân quặng thích hợp cho khai thác quy mô lớn. Nhiều mỏ sắt lớn hiện nay gắn với kiểu thành tạo địa chất này.

Tuy nhiên, quặng từ BIF không phải lúc nào cũng có thể sử dụng trực tiếp. Khi khoáng vật sắt phân tán mịn trong đá, nguyên liệu phải được nghiền đến kích thước đủ nhỏ để giải phóng khoáng vật có ích trước khi tuyển. Đây là lý do một số nguồn magnetit dù có tiềm năng tạo ra tinh quặng chất lượng cao vẫn cần hệ thống nghiền và tuyển tương đối phức tạp.

Phong hóa và làm giàu tự nhiên

Phong hóa trong thời gian dài có thể hòa tan hoặc loại bỏ một phần thành phần không chứa sắt, qua đó làm giàu tương đối hàm lượng khoáng vật sắt tại một số khu vực. Quá trình này có thể góp phần hình thành các thân quặng hematit hoặc goethit giàu sắt ở gần bề mặt.

Mức độ phong hóa cũng ảnh hưởng trực tiếp đến đặc tính vật lý của quặng. Quặng phong hóa mạnh có thể mềm, xốp, chứa nhiều hạt mịn hoặc độ ẩm cao hơn quặng nguyên sinh. Những yếu tố này cần được tính đến ngay từ thiết kế khâu khai thác, vận chuyển và chế biến.

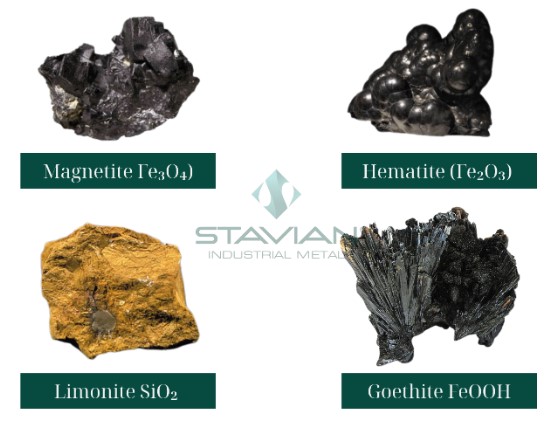

Các loại quặng sắt phổ biến

Quặng sắt không phải một vật liệu đồng nhất. Thành phần khoáng vật quyết định hàm lượng Fe lý thuyết, tính từ, tỷ trọng, độ cứng, hành vi khi nghiền cũng như phương pháp tuyển phù hợp. Bốn nhóm thường được nhắc đến gồm magnetit, hematit, limonit và siderit.

Trong thực tế, thân quặng có thể chứa nhiều khoáng vật cùng lúc thay vì tồn tại dưới dạng một khoáng vật hoàn toàn tinh khiết. Vì vậy, thành phần hóa học thực tế của nguyên liệu thương mại thường thấp hơn hàm lượng Fe lý thuyết tính từ công thức hóa học của từng khoáng vật.

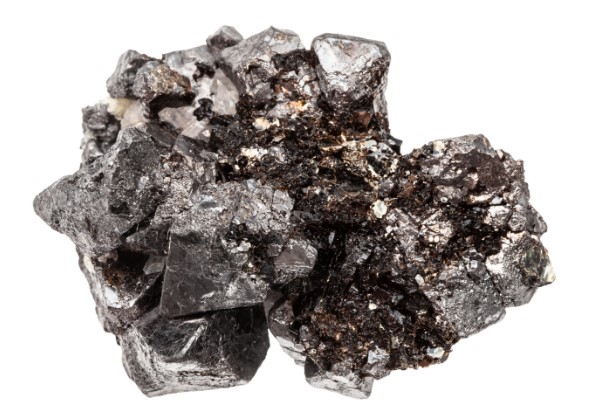

Magnetit – Fe₃O₄

Magnetit là oxit sắt có công thức Fe₃O₄ và đặc tính từ mạnh. Hàm lượng Fe lý thuyết của magnetit tinh khiết vào khoảng 72,4%. Đặc tính từ tạo thuận lợi cho việc sử dụng thiết bị tuyển từ nhằm phân tách khoáng vật sắt ra khỏi phần đá thải sau khi đã đạt mức độ giải phóng cần thiết.

Thách thức của nhiều nguồn magnetit là khoáng vật có ích có thể phân bố rất mịn trong đá. Khi đó, quặng cần trải qua quá trình đập và nghiền sâu trước khi tuyển. Điều này làm gia tăng yêu cầu về thiết bị và năng lượng. Đổi lại, tuyến tuyển phù hợp có thể tạo ra tinh quặng giàu Fe dùng cho sản xuất viên quặng hoặc các công đoạn luyện kim tiếp theo.

Hematit – Fe₂O₃

Hematit có công thức Fe₂O₃, với hàm lượng Fe lý thuyết khoảng 69,9% khi ở trạng thái tinh khiết. Đây là khoáng vật sắt có màu từ đỏ nâu đến xám kim loại và rất phổ biến trong nhiều mỏ sắt thương mại. Không giống magnetit, hematit không có tính từ mạnh trong điều kiện thông thường.

Đối với quặng hematit chất lượng cao, một số nguồn có thể chủ yếu cần đập, sàng và kiểm soát kích thước trước khi sử dụng hoặc giao dịch. Các thân quặng nghèo hơn lại cần tuyển nhằm giảm silica, alumina và các thành phần không mong muốn. Tuyến công nghệ có thể kết hợp tuyển trọng lực, tuyển nổi hoặc những phương pháp khác tùy thành phần khoáng vật cụ thể.

Limonit và quặng sắt ngậm nước

Limonit thường được dùng như tên gọi thực hành cho hỗn hợp các khoáng vật oxit/hydroxide sắt ngậm nước, trong đó goethit có thể là thành phần quan trọng. Vì không phải một khoáng vật có thành phần cố định duy nhất, hàm lượng Fe của loại quặng này thay đổi khá rộng tùy nguồn.

Đặc điểm đáng chú ý của quặng phong hóa giàu goethit hoặc limonit là khả năng chứa nhiều nước liên kết và độ ẩm tự nhiên tương đối cao. Điều này ảnh hưởng đến khâu nghiền, sàng, vận chuyển và xử lý nhiệt. Trước khi lựa chọn công nghệ tuyển, doanh nghiệp cần đánh giá cụ thể khoáng vật học và tính chất vật liệu thay vì chỉ dựa trên tỷ lệ Fe tổng.

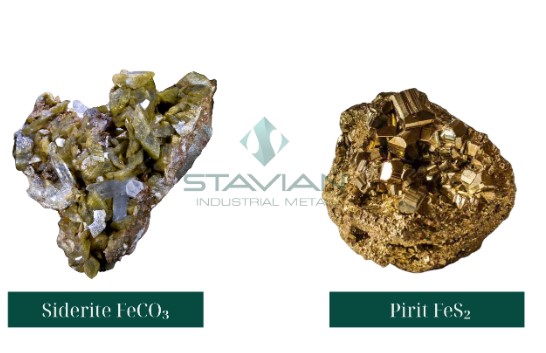

Siderit – FeCO₃

Siderit là carbonate sắt có công thức FeCO₃, hàm lượng Fe lý thuyết xấp xỉ 48,2%. So với hematit và magnetit, siderit chứa tỷ lệ sắt thấp hơn do trong cấu trúc có nhóm carbonate. Đây cũng là lý do việc xử lý siderit thường khác đáng kể so với các quặng oxit sắt.

Trong một số sơ đồ công nghệ, siderit được nung để phân hủy carbonate và thay đổi trạng thái khoáng vật trước các bước tuyển tiếp theo. Tuy nhiên, hiệu quả kinh tế phụ thuộc vào đặc điểm từng mỏ, quy mô dự án, giá năng lượng và yêu cầu sản phẩm. Siderit vì thế không phải lựa chọn chủ đạo trong nhiều chuỗi cung ứng quặng sắt quy mô lớn hiện nay.

Bảng so sánh các loại quặng sắt

Quặng sắt được sử dụng để làm gì?

Ứng dụng quan trọng nhất của quặng sắt nằm trong chuỗi sản xuất gang và thép. Sau quá trình chuẩn bị và luyện kim, sắt thu được trở thành nền tảng cho rất nhiều nhóm vật liệu thép phục vụ xây dựng, hạ tầng, cơ khí, ô tô, đóng tàu, năng lượng và sản xuất thiết bị công nghiệp.

Mối liên hệ giữa quặng sắt và sản phẩm thép có thể hình dung theo chuỗi: quặng sắt → nguyên liệu lò luyện → gang hoặc sắt hoàn nguyên → thép lỏng → phôi thép → sản phẩm thép cán. Chất lượng nguyên liệu ở đầu chuỗi có ảnh hưởng đến tiêu hao vật tư, vận hành lò và khả năng kiểm soát thành phần ở những công đoạn tiếp theo.

Ứng dụng trong sản xuất thép

Với tuyến lò cao – lò chuyển oxy, nguyên liệu chứa sắt được hoàn nguyên trong lò cao để tạo gang lỏng. Gang sau đó được tinh luyện thành thép, đúc thành phôi và tiếp tục cán thành nhiều chủng loại sản phẩm. Trong tuyến hoàn nguyên trực tiếp, quặng cục hoặc viên quặng phù hợp có thể được chuyển thành DRI – sắt hoàn nguyên trực tiếp – trước khi đưa vào công đoạn luyện thép.

Từ thép lỏng và phôi, chuỗi sản xuất có thể tạo ra thép cán nóng, thép cán nguội, thép mạ, thép xây dựng, thép hình và nhiều vật liệu chuyên dụng khác.

Ứng dụng ngoài luyện thép

Một số khoáng vật và vật liệu chứa oxit sắt cũng được sử dụng trong các ứng dụng ngoài ngành thép, nhưng yêu cầu kỹ thuật thay đổi đáng kể theo từng lĩnh vực. Chẳng hạn, oxit sắt có thể xuất hiện trong nguyên liệu sản xuất xi măng hoặc các sản phẩm công nghiệp chuyên dụng. Tuy nhiên, không thể mặc định quặng dùng cho luyện thép phù hợp trực tiếp cho những mục đích này.

Đối với mọi ứng dụng công nghiệp, thành phần hóa học, kích thước, khoáng vật học và mức độ tạp chất phải được kiểm tra theo yêu cầu kỹ thuật cụ thể. Đây là nguyên tắc quan trọng khi đánh giá khả năng sử dụng một nguồn quặng ngoài mục tiêu luyện kim truyền thống.

Vì sao quặng sắt cần được chế biến trước khi luyện?

Quặng nguyên khai thường chứa cả khoáng vật có ích và đá thải. Nếu đưa trực tiếp toàn bộ vật liệu vào hệ thống luyện kim, khối lượng tạp chất lớn có thể làm tăng tiêu hao nhiên liệu, lượng chất trợ dung và lượng xỉ. Do đó, mục tiêu của quá trình chế biến quặng sắt là chuẩn bị nguyên liệu có thành phần và kích thước phù hợp hơn với công nghệ luyện phía sau.

Mức độ chế biến cần thiết phụ thuộc vào chất lượng quặng ban đầu. Quặng giàu có thể chỉ cần đập, sàng và phối trộn. Ngược lại, quặng nghèo hoặc quặng có khoáng vật sắt phân bố mịn thường phải nghiền sâu và tuyển để nâng hàm lượng Fe. Không nên áp dụng một sơ đồ công nghệ cố định nếu chưa khảo sát đầy đủ mẫu quặng đại diện.

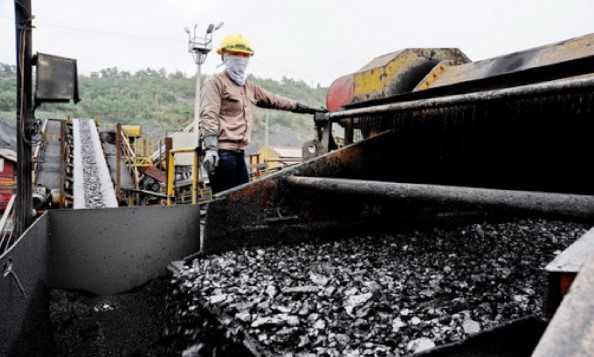

Đập và nghiền quặng

Đập giúp giảm kích thước những khối quặng lớn từ mỏ xuống mức phù hợp cho vận chuyển, sàng và nghiền tiếp. Sau đó, công đoạn nghiền có thể tiếp tục giảm kích thước để giải phóng khoáng vật sắt khỏi nền đá. Mức độ nghiền cần được xác định dựa trên kích thước giải phóng của khoáng vật có ích.

Nghiền quá thô khiến khoáng vật sắt vẫn gắn với đá thải, làm giảm hiệu quả tuyển. Ngược lại, nghiền quá mịn làm tăng năng lượng tiêu thụ và có thể tạo lượng bùn mịn lớn, gây khó khăn cho tuyển và khử nước. Vì vậy, tối ưu kích thước hạt là một trong những bài toán quan trọng nhất của dây chuyền tuyển quặng.

Sàng và phân cấp kích thước

Sàng được sử dụng để tách vật liệu thành các cấp kích thước khác nhau, còn hydrocyclone hoặc thiết bị phân cấp có thể được sử dụng đối với vật liệu nghiền mịn trong môi trường ướt. Việc phân cấp giúp từng dòng hạt đi vào công đoạn xử lý thích hợp, thay vì buộc toàn bộ vật liệu phải đi qua cùng một hệ thống.

Kích thước hạt đồng đều còn hỗ trợ kiểm soát ổn định dòng cấp liệu. Trong nhiều nhà máy, sàng và phân cấp được bố trí theo vòng kín với máy nghiền nhằm đưa các hạt quá cỡ quay trở lại nghiền, trong khi hạt đạt yêu cầu được chuyển sang công đoạn tuyển.

Tuyển từ

Tuyển từ đặc biệt phù hợp với magnetit nhờ tính từ mạnh. Sau khi quặng được nghiền đến mức giải phóng phù hợp, thiết bị tuyển từ tạo trường từ để thu hồi các hạt khoáng vật có tính từ và tách chúng khỏi phần lớn khoáng vật không từ tính.

Tuyến tuyển có thể bố trí nhiều cấp khác nhau để cân bằng giữa hàm lượng tinh quặng và tỷ lệ thu hồi. Cường độ từ trường, kích thước hạt, nồng độ bùn và đặc điểm liên kết khoáng vật đều ảnh hưởng đến hiệu quả thực tế.

Tuyển trọng lực

Tuyển trọng lực dựa trên sự khác biệt về tỷ trọng và hành vi chuyển động của các hạt khoáng vật trong môi trường chất lỏng hoặc dưới tác dụng của lực trọng trường, lực ly tâm. Công nghệ này có thể được áp dụng trong một số sơ đồ xử lý hematit hoặc các quặng có sự khác biệt tỷ trọng thuận lợi.

Thiết bị cụ thể được lựa chọn theo kích thước hạt và đặc tính quặng. Hiệu quả tuyển trọng lực giảm khi hạt quá mịn hoặc khi sự khác biệt về tỷ trọng giữa khoáng vật có ích và đá thải không đủ lớn. Bởi vậy, thử nghiệm tuyển ở quy mô phòng thí nghiệm và pilot thường rất quan trọng trước khi thiết kế dây chuyền.

Tuyển nổi

Tuyển nổi tận dụng sự khác nhau về tính chất bề mặt của khoáng vật. Thuốc tuyển được sử dụng để điều chỉnh khả năng bám của một số hạt khoáng vật vào bọt khí, từ đó tạo điều kiện tách chúng khỏi phần còn lại. Công nghệ này có thể hữu ích với những nguồn quặng mịn mà các phương pháp vật lý đơn giản không đạt mức phân tách yêu cầu.

Tuy nhiên, tuyển nổi đòi hỏi kiểm soát chặt thành phần bùn, pH, loại thuốc tuyển, liều lượng hóa chất, thời gian lưu và nhiều thông số vận hành khác. Việc lựa chọn thuốc tuyển phải dựa trên đặc điểm khoáng vật của mẫu quặng cụ thể.

Quy trình từ quặng sắt đến sắt và thép

Để hiểu đầy đủ vai trò của quặng sắt, cần nhìn nguyên liệu này trong toàn bộ chuỗi luyện kim. Sau khai thác và tuyển khoáng, vật liệu chứa sắt thường được chuẩn bị thành dạng phù hợp với công nghệ luyện. Quặng mịn có thể được thiêu kết hoặc tạo viên; quặng cục đạt yêu cầu có thể được sử dụng theo thiết kế của từng dây chuyền.

Sau đó, sắt trong oxit sắt được hoàn nguyên thành dạng kim loại. Phương pháp truyền thống sử dụng lò cao, trong khi các dây chuyền hoàn nguyên trực tiếp tạo DRI đang đóng vai trò ngày càng đáng chú ý trong nhiều cấu hình luyện thép. Sản phẩm chứa sắt cuối cùng sẽ được tinh luyện, điều chỉnh thành phần và chuyển thành thép thương phẩm.

1. Chuẩn bị nguyên liệu

Quặng từ mỏ được đập, sàng và tuyển tùy yêu cầu. Mục tiêu là tạo ra dòng nguyên liệu có hàm lượng sắt, thành phần tạp chất và phân bố kích thước phù hợp. Đây cũng là giai đoạn có thể phối trộn nhiều nguồn quặng nhằm ổn định chất lượng cấp liệu.

Với quặng mịn, việc tạo viên hoặc thiêu kết giúp tạo kích thước và độ bền cơ học phù hợp cho công đoạn luyện. Khả năng thấm khí của lớp liệu là yếu tố đặc biệt quan trọng trong lò cao, do dòng khí hoàn nguyên phải đi qua lớp nguyên liệu theo chiều ngược với dòng liệu rắn.

2. Hoàn nguyên trong lò cao

Trong tuyến lò cao, nguyên liệu chứa oxit sắt được nạp cùng nhiên liệu và chất trợ dung. Khí hoàn nguyên sinh ra trong lò phản ứng với các oxit sắt, từng bước loại oxy để tạo sắt. Một phản ứng tổng quát thường được dùng để minh họa quá trình hoàn nguyên hematit bằng CO là:

Fe₂O₃ + 3CO → 2Fe + 3CO₂

Trong vận hành thực tế, cơ chế trong lò cao phức tạp hơn nhiều và diễn ra qua nhiều phản ứng trung gian. Sắt sau đó hòa tan carbon và các nguyên tố khác để tạo gang lỏng. Các thành phần khoáng không được hoàn nguyên cùng chất trợ dung hình thành pha xỉ để tách khỏi kim loại.

3. Sản xuất sắt hoàn nguyên trực tiếp DRI

DRI – Direct Reduced Iron được tạo ra bằng cách hoàn nguyên oxit sắt ở trạng thái rắn, tức nguyên liệu không phải nóng chảy hoàn toàn như trong lò cao. Tùy công nghệ, chất hoàn nguyên có thể có nguồn gốc từ khí hoặc than. Sản phẩm thu được thường được gọi là sắt xốp.

DRI có thể được sử dụng làm nguyên liệu cho lò điện hồ quang hoặc các tuyến luyện thép phù hợp. Một số dự án còn ép nóng DRI thành HBI để cải thiện tính chất phục vụ lưu kho và vận chuyển. Yêu cầu đối với quặng hoặc viên quặng cho tuyến DRI phụ thuộc vào thiết kế công nghệ cụ thể và thường cần được kiểm soát chặt.

4. Luyện thép và đúc phôi

Sau khi tạo gang lỏng hoặc DRI, nguyên liệu chứa sắt được đưa vào công đoạn luyện thép. Tại đây, hàm lượng carbon và các nguyên tố khác được điều chỉnh theo mác thép mục tiêu. Thép lỏng sau tinh luyện được đúc thành slab, billet hoặc bloom tùy sản phẩm cán phía sau.

Khách hàng có thể tham khảo thêm dòng phôi thép của Stavian Industrial Metal. Đây là mắt xích trung gian quan trọng để sản xuất thép xây dựng, thép hình, thép dây, thép tấm và thép cuộn.

Thiết bị chính trong một nhà máy chế biến quặng sắt

Thiết kế nhà máy chế biến quặng sắt phải bắt đầu từ kết quả khảo sát khoáng vật học và thử nghiệm công nghệ. Một dây chuyền dành cho magnetit hạt mịn có thể rất khác với dây chuyền xử lý hematit phong hóa. Do đó, danh sách thiết bị dưới đây mang tính mô tả các nhóm chức năng thường gặp, không phải cấu hình bắt buộc cho mọi dự án.

Ở cấp độ tổng thể, nhà máy cần giải quyết bốn nhiệm vụ: giảm kích thước, phân loại hạt, phân tách khoáng vật có ích và xử lý dòng sản phẩm sau tuyển. Mỗi nhiệm vụ đều phải được cân bằng về công suất, độ tin cậy, mức tiêu thụ năng lượng và khả năng bảo trì.

Thiết bị đập nghiền

Công đoạn đầu có thể sử dụng máy đập hàm, máy đập côn hoặc thiết bị phù hợp khác tùy độ cứng và kích thước vật liệu. Sau đập, quặng có thể được đưa vào máy nghiền bi, máy nghiền tự sinh/bán tự sinh hoặc các hệ thống nghiền khác nhằm đạt kích thước giải phóng cần thiết.

Đặc tính mài mòn của quặng ảnh hưởng lớn đến chi phí vận hành. Với nguyên liệu cứng và có độ mài mòn cao, việc lựa chọn vật liệu lót, bi nghiền và chế độ vận hành có ảnh hưởng trực tiếp đến thời gian dừng máy và chi phí phụ tùng.

Thiết bị tuyển

Tùy tính chất khoáng vật, nhà máy có thể sử dụng máy tuyển từ, thiết bị tuyển trọng lực, máy tuyển xoắn, bàn đãi hoặc bể tuyển nổi. Không nên lựa chọn thiết bị chỉ dựa trên tên loại quặng; cùng là hematit nhưng hai mỏ khác nhau có thể cần sơ đồ tuyển khác nhau do kích thước hạt, khoáng vật đi kèm và mức độ phong hóa khác biệt.

Để đạt mục tiêu chất lượng, dây chuyền thường có các cấp tuyển thô, tuyển tinh và tuyển vét. Cách bố trí này giúp cân bằng giữa hàm lượng Fe của sản phẩm tinh và tỷ lệ thu hồi sắt từ nguyên liệu ban đầu.

Thiết bị sàng, vận chuyển và khử nước

Sàng rung, băng tải và thiết bị cấp liệu đảm nhận nhiệm vụ phân loại, vận chuyển và duy trì lưu lượng vật liệu giữa các công đoạn. Với tuyển ướt, hệ thống làm đặc, lọc và tuần hoàn nước giúp giảm lượng nước đi theo tinh quặng cũng như hỗ trợ quản lý nước công nghệ.

Ngoài thiết bị sản xuất trực tiếp, nhà máy còn cần hệ thống thu bụi, quản lý nước, kho chứa và các giải pháp kiểm soát môi trường phù hợp. Hiệu quả của một dây chuyền không chỉ nằm ở công suất danh nghĩa của máy chính mà còn phụ thuộc vào mức độ đồng bộ của toàn hệ thống.

Những chỉ tiêu quan trọng khi đánh giá chất lượng quặng sắt

Trong giao dịch nguyên liệu luyện kim, chỉ nhìn vào tỷ lệ Fe là chưa đủ. Hai lô quặng sắt có cùng hàm lượng Fe vẫn có thể tạo ra hiệu quả sử dụng khác nhau nếu hàm lượng silica, alumina, phospho, lưu huỳnh, độ ẩm hoặc kích thước hạt khác biệt.

Đối với doanh nghiệp mua nguyên liệu, đánh giá đúng bộ chỉ tiêu kỹ thuật từ đầu giúp hạn chế rủi ro khi phối liệu và vận hành. Các yêu cầu cần được thống nhất trong hợp đồng và hồ sơ chất lượng thay vì chỉ xác định bằng tên thương mại chung của sản phẩm.

Hàm lượng Fe

Fe là chỉ tiêu cơ bản phản ánh lượng sắt có trong mẫu. Hàm lượng Fe cao thường đồng nghĩa với tỷ lệ vật chất không chứa sắt thấp hơn, nhưng điều này không tự động quyết định hiệu quả sử dụng. Dạng tồn tại của sắt, khoáng vật đi kèm và đặc tính vật lý vẫn cần được xem xét đồng thời.

Đối với tinh quặng, khả năng duy trì hàm lượng Fe ổn định giữa các lô đặc biệt quan trọng. Biến động thành phần nguyên liệu sẽ làm tăng khó khăn khi phối liệu và kiểm soát chế độ công nghệ ở công đoạn luyện.

Silica và alumina

SiO₂ và Al₂O₃ là hai nhóm thành phần gangue thường được theo dõi trong quặng sắt. Khi lượng gangue tăng, hệ thống luyện kim phải xử lý nhiều vật chất không tạo thành sắt hơn. Điều này có thể làm thay đổi lượng chất trợ dung, lượng xỉ và cân bằng nhiệt.

Tác động cụ thể phụ thuộc vào cấu hình lò và toàn bộ phối liệu, do đó ngưỡng chấp nhận cần được xác định theo yêu cầu kỹ thuật của từng nhà máy thay vì sử dụng một giới hạn chung cho mọi trường hợp.

Phospho và lưu huỳnh

Phospho và lưu huỳnh là những nguyên tố được kiểm soát trong luyện kim vì có ảnh hưởng đến tính chất thép nếu không được xử lý phù hợp. Khả năng loại bỏ chúng phụ thuộc vào công nghệ luyện và tinh luyện, nhưng nguyên liệu đầu vào thấp tạp chất thường tạo điều kiện thuận lợi hơn cho việc kiểm soát thành phần.

Khi mua quặng, doanh nghiệp cần xác định rõ phương pháp lấy mẫu, phương pháp phân tích và mức sai số cho phép. Điều này đặc biệt cần thiết đối với các hợp đồng khối lượng lớn, nơi một sai lệch nhỏ về thành phần có thể tạo ra chênh lệch đáng kể về giá trị hàng hóa.

Kích thước hạt và độ ẩm

Kích thước hạt quyết định cách quặng được xử lý, vận chuyển và sử dụng. Quặng cục, quặng mịn và tinh quặng có yêu cầu công nghệ khác nhau. Tỷ lệ hạt quá mịn hoặc quá cỡ ngoài giới hạn thiết kế có thể ảnh hưởng đến quá trình nạp liệu và xử lý tiếp theo.

Độ ẩm cũng là chỉ tiêu thương mại và vận hành quan trọng. Nước làm tăng khối lượng vận chuyển nhưng không đóng góp hàm lượng kim loại, đồng thời có thể ảnh hưởng đến tính chảy của vật liệu. Với hàng rời vận chuyển đường biển, kiểm soát đặc tính ẩm và an toàn vận chuyển phải tuân thủ yêu cầu áp dụng cho từng loại hàng.

Quặng sắt do Stavian Industrial Metal phân phối

Trong hệ sinh thái vật liệu thép, quặng sắt do Stavian Industrial Metal phân phối là nhóm nguyên liệu đầu nguồn phục vụ chuỗi công nghiệp gang thép. Danh mục hiện được Stavian Industrial Metal công bố gồm quặng tinh và quặng cục với nguồn gốc toàn cầu, hướng đến nhu cầu nguyên liệu của các doanh nghiệp luyện kim và sản xuất công nghiệp.

Đối với sản phẩm quặng sắt, Stavian Industrial Metal công bố nguồn hàng được kiểm định và cấp chứng nhận bởi SGS, đồng thời cung cấp thông tin về nguồn gốc sản phẩm. Việc xác định quy cách và thành phần theo từng lô hàng giúp khách hàng đánh giá mức độ phù hợp với yêu cầu phối liệu và dây chuyền sản xuất trước khi sử dụng.

Thông số quặng sắt Stavian Industrial Metal

Theo danh mục sản phẩm hiện hành của Stavian Industrial Metal, nhóm quặng sắt được cung cấp với các chỉ tiêu tham khảo dưới đây. Thông số cụ thể của từng giao dịch cần được xác nhận trên hồ sơ kỹ thuật và chứng từ của lô hàng thực tế.

Bên cạnh quặng sắt, Stavian Industrial Metal phát triển danh mục vật liệu xuyên suốt nhiều công đoạn của chuỗi thép. Khách hàng có thể tham khảo phôi thép, thép cán nóng, thép cán nguội, thép mạ, thép dự án và thép đóng tàu tùy yêu cầu sản xuất và dự án.

Kết luận

Quặng sắt là nguyên liệu nền tảng của ngành luyện kim và có ảnh hưởng trực tiếp đến toàn bộ chuỗi sản xuất gang thép. Hematit, magnetit, quặng sắt ngậm nước và siderit có thành phần khoáng vật, đặc tính vật lý và yêu cầu chế biến khác nhau. Vì vậy, đánh giá một nguồn quặng cần xem xét đồng thời hàm lượng Fe, tạp chất, kích thước, độ ẩm, khả năng tuyển và mức độ phù hợp với công nghệ luyện thay vì chỉ dựa vào một thông số đơn lẻ.

Trong thực tế sản xuất, lựa chọn nguồn nguyên liệu ổn định và kiểm soát rõ các tiêu chí kỹ thuật có ý nghĩa quan trọng đối với hiệu suất vận hành cũng như chất lượng sản phẩm hạ nguồn. Stavian Industrial Metal cung cấp quặng sắt cùng hệ sinh thái sản phẩm thép gồm phôi thép, thép cán nóng, thép cán nguội, thép mạ, thép dự án và thép đóng tàu, phục vụ nhiều nhu cầu nguyên liệu và vật liệu trong chuỗi công nghiệp.

Xem thêm

• Quặng sắt Stavian Industrial Metal: thông tin sản phẩm và quy cách
• Phôi thép là gì? Phân loại, tiêu chuẩn và quy trình sản xuất
• Thép cán nóng: đặc điểm, tiêu chuẩn và ứng dụng
• Thép cán nguội: đặc điểm, tiêu chuẩn và ứng dụng
• Thép mạ là gì? Phân loại, tiêu chuẩn và ứng dụng công nghiệp
• Thép dự án cho xây dựng, hạ tầng và công nghiệp
• Thép đóng tàu: tiêu chuẩn, phân loại và ứng dụng
• Danh mục sản phẩm thép của Stavian Industrial Metal
